Assemblaggio PCB SMT chiavi in ​​mano

Lo sviluppo di prodotti elettronici spesso inizia con un prototipo o una produzione a basso-volume. In questa fase, i clienti devono verificare il funzionamento del circuito, il comportamento del firmware, l'adattamento meccanico, la selezione dei componenti e la fattibilità dell'assemblaggio prima di passare a una produzione più ampia. Tuttavia, la gestione della produzione PCB, dell'acquisto dei componenti, dell'assemblaggio SMT e dei test tramite fornitori diversi può creare ritardi e confusione.

NostroPrototipo di assemblaggio PCB SMT chiavi in ​​manoil servizio è pensato per ingegneri, start-up, team di ricerca e sviluppo e aziende elettroniche che necessitano di supporto completo per l'assemblaggio, dai file alle schede finite. I clienti possono fornire file Gerber, distinte base, file di prelievo-e-posizionamento, disegni di assemblaggio, quantità e requisiti di test e noi aiutiamo a gestire l'intero processo di produzione.

Per i clienti, la preoccupazione più grande non è semplicemente se i componenti possano essere montati sul PCB. Vogliono sapere se la distinta base verrà controllata prima dell'acquisto, se i componenti sono disponibili, se i circuiti integrati-a passo fine possono essere posizionati con precisione, se i giunti di saldatura sono affidabili, se è possibile organizzare test funzionali e se lo stesso progetto può passare senza problemi alla produzione ripetuta in un secondo momento.

L'assemblaggio chiavi in ​​mano aiuta a ridurre questi rischi perché il processo viene gestito in un flusso di lavoro coordinato. Invece di comunicare con fornitori separati di PCB, distributori di componenti, fabbriche di assemblaggio e fornitori di test, i clienti possono ridurre la pressione sulla gestione dei progetti e migliorare la chiarezza delle responsabilità.

I prototipi e i progetti SMT-a basso volume spesso si trovano ad affrontare maggiori incertezze rispetto alla produzione di massa matura. I progetti potrebbero essere ancora in fase di modifica, le distinte materiali potrebbero non essere completamente ottimizzate e i metodi di test potrebbero essere ancora in fase di sviluppo. Se il fornitore si limita a seguire i file senza controllarli, piccoli errori possono causare grandi ritardi.

I punti critici comuni dei clienti includono file Gerber incompleti, impronte dei componenti errate, componenti non disponibili, segni di polarità poco chiari, dati di posizionamento mancanti, design del pad inadatto, punti di prova insufficienti e istruzioni di assemblaggio poco chiare. Questi problemi potrebbero interrompere la produzione o causare guasti alle schede assemblate durante i test.

La revisione della distinta base è uno dei passaggi più importanti. Una distinta base può includere parti obsolete, componenti con tempi di consegna lunghi--, pacchetti errati, articoli con MOQ elevato o componenti che non corrispondono all'ingombro del PCB. Per i prototipi e i progetti-batch di piccole dimensioni, i clienti spesso necessitano di un approvvigionamento flessibile e di una rapida conferma. Se un componente non è disponibile, è possibile discutere un'alternativa, ma è necessario approvarla prima dell'acquisto poiché le sostituzioni possono influire sulle prestazioni, sulla compatibilità del firmware, sul comportamento del segnale o sulla futura coerenza della produzione.

Un processo chiavi in ​​mano professionale dovrebbe aiutare i clienti a individuare i problemi prima dell'avvio della produzione. Ciò riduce la creazione di campioni ripetuti e aiuta il progetto a passare più rapidamente dalla convalida iniziale alla fase successiva-di produzione.

L'approvvigionamento dei componenti è spesso il motivo principale per cui vengono ritardati i prototipi e i progetti a basso volume-. Anche se la fabbricazione del PCB e la capacità SMT sono pronte, un circuito integrato, un connettore, un sensore, un modulo wireless o un componente di alimentazione non disponibile può interrompere l'intero progetto.

Una pratica revisione della distinta base controlla i codici prodotto, i tipi di imballaggio, la corrispondenza dell'ingombro, la disponibilità, i tempi di consegna, i requisiti del marchio e le possibili alternative. Per i progetti a basso-volume, è necessario prendere in considerazione anche il MOQ e i prezzi. Alcuni clienti hanno bisogno dei componenti più veloci disponibili per i test, mentre altri hanno bisogno di componenti che possano supportare anche la futura produzione di massa.

Per questo motivo, l’approvvigionamento dovrebbe bilanciare velocità, qualità, costi e disponibilità futura. La scelta della parte più economica può ridurre il costo del primo campione, ma può aumentare il rischio di test o creare problemi durante la produzione ripetuta. Un processo di approvvigionamento affidabile aiuta i clienti a ridurre il rischio di parti errate-e a mantenere una migliore continuità della produzione.

Gli ordini in lotti- piccoli e rapidi richiedono ancora un controllo di qualità stabile. I clienti spesso temono che piccole quantità potrebbero non ricevere sufficiente attenzione durante il processo. Tuttavia, i prototipi e le schede a basso-volume vengono spesso utilizzati per convalide importanti, quindi la qualità della saldatura e la preparazione ai test sono molto importanti.

NostroAssemblaggio SMT chiavi in ​​mano a basso volumeil supporto si concentra sul controllo stabile del processo anche quando la quantità dell'ordine è piccola. La qualità dell'assemblaggio SMT dipende dalla stampa della pasta saldante, dal design dello stencil, dalla precisione del posizionamento, dalla gestione dei componenti e dal controllo del profilo di rifusione. Difetti comuni come ponti di saldatura, saldature insufficienti, rimozione definitiva, spostamento dei componenti, orientamento errato e giunti deboli possono influire sui test del prodotto e sulla fiducia dei clienti.

Anche i componenti-a foro passante richiedono attenzione. Molti progetti PCBA includono connettori, morsettiere, relè, trasformatori, interruttori, condensatori di grandi dimensioni, induttori e componenti di alimentazione. Queste parti potrebbero essere soggette a tirature di cavi, collegamenti ripetuti, vibrazioni o carico di corrente durante l'uso. La forte saldatura e l'ispezione finale aiutano a migliorare l'affidabilità.

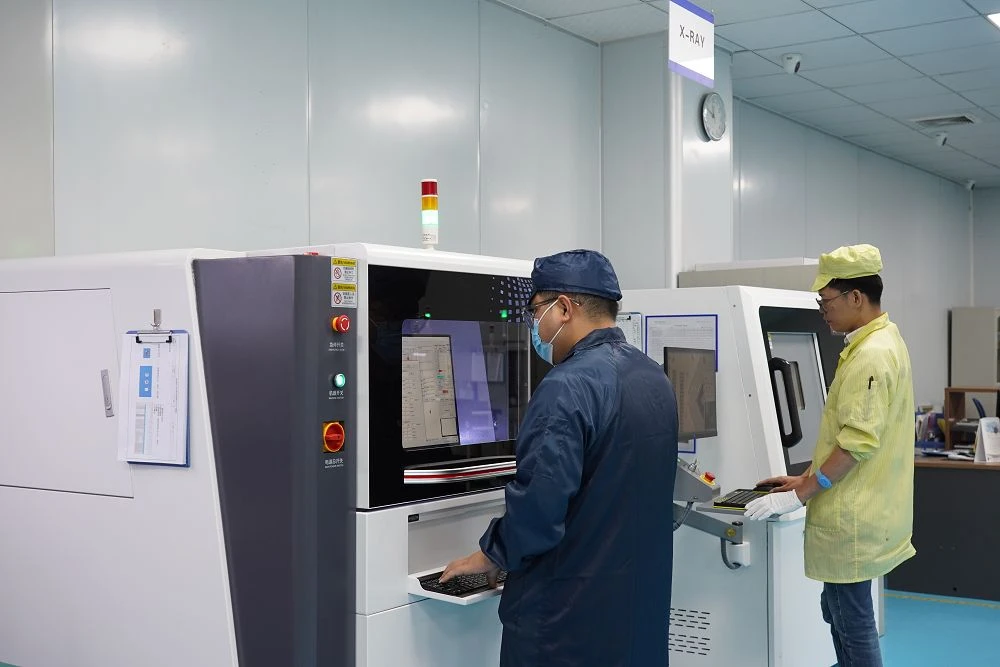

Per le schede con componenti BGA o QFN, potrebbe essere necessaria l'ispezione a raggi X- poiché alcuni giunti di saldatura sono nascosti sotto il corpo del componente. Per le schede dotate di firmware è possibile predisporre la programmazione prima del collaudo funzionale. Per i prodotti con funzioni di comunicazione, alimentazione, LED, sensore, display o controllo, i test devono essere pianificati in base alle esigenze del cliente.

I requisiti di test devono essere confermati prima della produzione. Alcuni clienti necessitano solo di schede assemblate per test interni, mentre altri necessitano di programmazione, controlli di accensione-, controlli di comunicazione o test funzionali completi prima della spedizione. Istruzioni chiare per il test aiutano a ridurre i malintesi e a migliorare la qualità della consegna.

Il prototipo e l'assemblaggio-di piccoli volumi rappresentano spesso le prime fasi prima della produzione su larga scala. Durante la fase del prototipo, i clienti verificano la funzione di progettazione, la selezione dei componenti, il firmware, l'adattamento meccanico e i metodi di test. Durante la produzione di volumi- ridotti, i clienti iniziano a verificare la ripetibilità del processo e la stabilità del prodotto. Durante la produzione di massa, si preoccupano maggiormente della resa, della consegna, dei costi e della coerenza dei lotti.

Per supportare questa transizione, i registri della produzione dovrebbero essere mantenuti in modo chiaro. È necessario documentare le versioni approvate della distinta base, le alternative dei componenti, le note di assemblaggio, i requisiti di programmazione, i metodi di test, gli standard di ispezione e i requisiti di imballaggio. Se durante la prima realizzazione viene utilizzato un componente sostitutivo, è necessario registrarlo. Se viene riscontrato un problema di saldatura o di test, è necessario esaminarlo prima del lotto successivo.

Ciò aiuta gli ordini futuri a rimanere più vicini al campione approvato e riduce le comunicazioni ripetute.

Il controllo di qualità dovrebbe iniziare prima della produzione, non solo dopo il completamento dell’assemblaggio. Revisione dei file, controllo della distinta base, verifica dei componenti, ispezione PCB, controllo della pasta saldante, precisione del posizionamento, monitoraggio del riflusso, saldatura-foro passante, programmazione, test funzionale, ispezione visiva finale, etichettatura e imballaggio influiscono tutti sul risultato finale.

Per i clienti, l'obiettivo finale è ricevere schede assemblate che non solo sono completate, ma pronte per la validazione reale del prodotto, l'integrazione del sistema o la produzione ripetuta. Un controllo di qualità stabile aiuta a ridurre i tempi di debug, le rilavorazioni, i ritardi di consegna e i rischi di produzione a lungo-termine.
